Вы включаете тёплый пол, ждёте приятного тепла под ногами, а плитка или ламинат остаются холодными. Знакомая ситуация? Тёплый пол перестал греть — это не просто дискомфорт, а сигнал, что где-то возник сбой. Причин может быть множество: от простого отключения автомата в электрощитке до серьёзной поломки нагревательного кабеля или датчика температуры.
Главное — не паниковать и действовать по порядку. Система «тёплый пол» — это не магия, а инженерная конструкция, которую можно диагностировать и восстановить, если знать, как. В этой статье мы разберём пошаговый алгоритм действий — от самых простых проверок до более сложных, — чтобы вы могли понять, в чём причина и что делать дальше.
Часть 1. С чего начать: проверка питания и настроек
Прежде чем искать сложные неисправности, проверьте самое очевидное. Часто проблема решается за несколько секунд.
Проверьте автомат в электрощитке. Подойдите к распределительному щитку и найдите автоматический выключатель, отвечающий за тёплый пол. Убедитесь, что он не выбит. Иногда достаточно просто включить его обратно — и система заработает. Но будьте осторожны: если автомат выбивает повторно, это явный признак короткого замыкания или перегрузки. В таком случае включение без диагностики опасно.
Проверьте УЗО. Устройство защитного отключения часто стоит вместе с автоматом и реагирует на утечки тока. Если УЗО отключено, значит, где-то в цепи есть повреждение изоляции. Это может быть повреждённый кабель, попадание влаги в коробку термостата или неисправный нагревательный элемент. Не игнорируйте этот сигнал — самостоятельное включение без поиска причины может привести к пожару или поражению током.
Проверьте настройки терморегулятора. Возможно, температура установлена слишком низко или система просто выключена. Убедитесь, что на терморегуляторе выставлена нужная температура и он находится в рабочем режиме. На некоторых моделях есть индикация работы — проверьте, горит ли значок нагрева.
Проверьте напряжение в сети. В некоторых регионах бывают скачки напряжения или оно стабильно ниже нормы. Если напряжение низкое, система может работать с пониженной мощностью или не включаться вовсе. Проверить это можно с помощью мультиметра на входных клеммах терморегулятора — напряжение должно быть около 220 В.
Часть 2. Диагностика терморегулятора
Терморегулятор — это «мозг» системы. Он управляет включением и отключением нагрева в зависимости от температуры. Если он неисправен, даже идеально работающий кабель не будет греть.
Проверьте индикацию. Если на терморегуляторе отсутствует какая-либо индикация и свечение светодиодов, проверьте, подаётся ли на него питание. Если питание есть, но экран не горит, скорее всего, терморегулятор вышел из строя.
Проверьте индикацию ошибок. О проблемах с датчиком пола могут сигнализировать мигающие индикаторы или сообщения об ошибке на дисплее (например, Err5, Err6, «обрыв датчика» или «короткое замыкание датчика»).
Проверьте контакты. Отключите питание, снимите терморегулятор с крепления и осмотрите контакты. Окисление, подгорание или плохой контакт могут нарушить работу. Подтяните клеммы, очистите от пыли.
Проверьте терморегулятор прямым подключением. Если вы умеете работать с электрикой, можно временно подключить греющий кабель напрямую к сети, минуя терморегулятор. Для этого:
- Отключите питание в щитке.
- Соедините напрямую провода электросети с греющим кабелем, минуя терморегулятор.
- Включите питание на 30–60 минут.
- Если пол начнёт нагреваться — проблема точно в терморегуляторе. Его нужно заменить.
Важное предупреждение: если вы не уверены в своих силах, не занимайтесь самостоятельным подключением — доверьте это профессионалам.
Часть 3. Проверка датчика температуры
Датчик температуры — это «глаза» системы. Если он работает некорректно, терморегулятор получает неверные данные и может отключать нагрев раньше времени или не включать его вовсе.
Признаки неисправности датчика:
- Пол слабо греет или не греет совсем, хотя терморегулятор включён.
- Система часто отключается до того, как помещение прогрелось.
- На дисплее терморегулятора появляется ошибка датчика.
Как проверить датчик:
- Отключите питание.
- Отсоедините датчик температуры от клемм NTC терморегулятора.
- Измерьте сопротивление датчика мультиметром.
- Сравните полученное значение с паспортными данными (обычно это 5–20 кОм при комнатной температуре, в зависимости от типа датчика). Отклонение не должно превышать 5–10%.
Распространённые проблемы с датчиком:
- Обрыв датчика — мультиметр показывает бесконечность. Датчик нужно менять.
- Короткое замыкание — мультиметр показывает 0 Ом. Датчик нужно менять.
- Датчик установлен слишком близко к нагревательному элементу — он перегревается и показывает завышенную температуру, из-за чего система отключается раньше времени.
Если датчик неисправен, его нужно заменить. Если он был установлен в гофрированную трубку — это можно сделать без демонтажа покрытия. Если трубки нет — потребуется вскрытие пола.

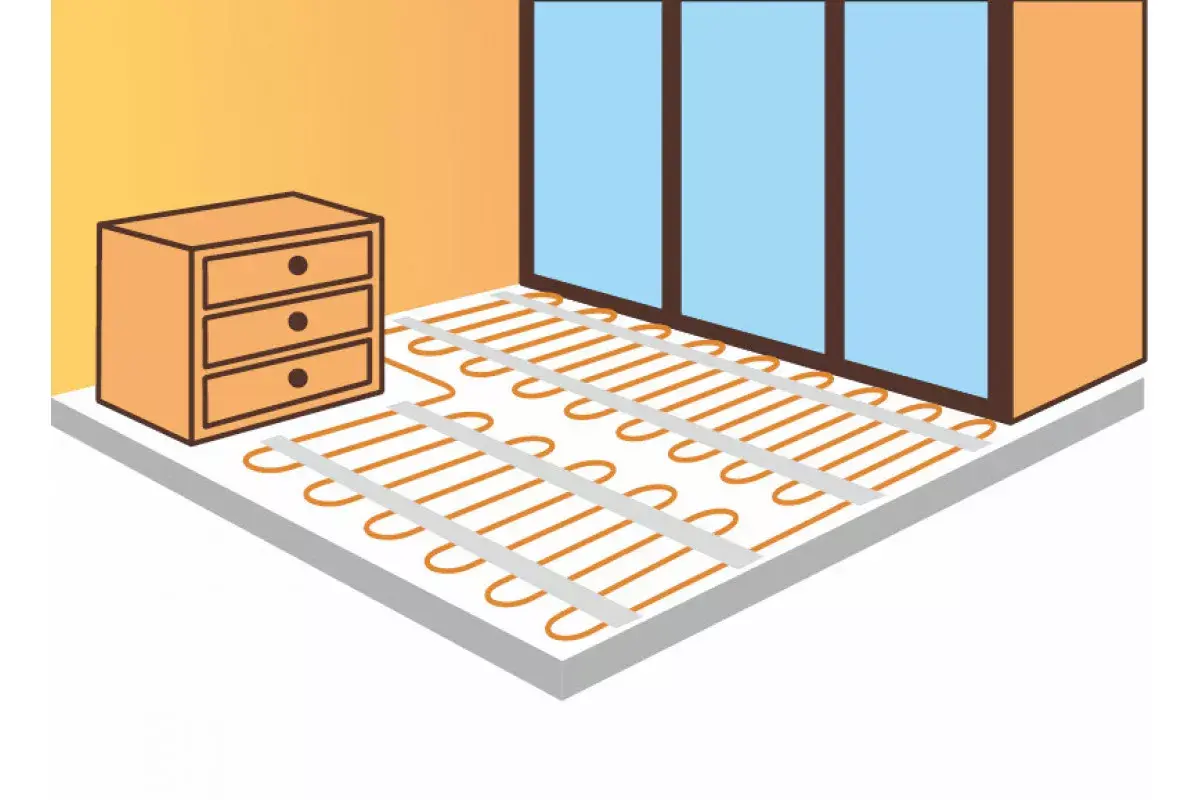

Часть 4. Проверка нагревательного кабеля или мата
Если питание есть, терморегулятор исправен, датчик работает, а пол всё равно не греет — проблема, скорее всего, в самом нагревательном кабеле.
Признаки неисправности кабеля:
- Пол не греет совсем.
- Пол греет слабо или неравномерно.
- Срабатывает автомат или УЗО.
Как проверить кабель:
- Отключите питание.
- Отсоедините нагревательный кабель от клемм терморегулятора.
- Измерьте сопротивление между токоведущими проводами (обычно это чёрный/коричневый и синий/голубой провода).
- Сравните полученное значение с паспортным.
Норма: сопротивление должно соответствовать паспортному значению с допуском +5…-10%.
Возможные результаты:
- Мультиметр показывает бесконечность («1» или «∞») — обрыв кабеля. Кабель повреждён и требует замены.
- Мультиметр показывает 0 Ом — короткое замыкание. Кабель повреждён, требуется замена.
- Сопротивление сильно отличается от паспортного — кабель повреждён или изначально был подобран неправильно.
Основные причины повреждения кабеля:
- Механическое повреждение при монтаже (перегибы, порезы).
- Повреждение при последующих работах (например, сверление отверстий в полу).
- Перегрев из-за неправильной эксплуатации.
Важно: если кабель повреждён, ремонт сложен и часто требует вскрытия стяжки. В большинстве случаев проще заменить повреждённый участок или весь кабель.
Часть 5. Диагностика инфракрасного плёночного пола
Инфракрасный плёночный пол имеет свою специфику диагностики. Если он перестал греть, проверяйте каждый нагревательный элемент отдельно.
Как проверить плёнку:
- Отключите питание.
- Отсоедините плёнку от терморегулятора.
- Измерьте сопротивление на каждом нагревательном элементе (обычно это полосы на плёнке).
- Сравните показания с паспортными данными.
Возможные результаты:
- Сопротивление в норме — элемент исправен.
- Мультиметр показывает 0 Ом — короткое замыкание (обычно от перегрева).
- Мультиметр показывает бесконечность — обрыв.
Распространённые причины неисправности плёнки:
- Повреждение плёнки при монтаже.
- Перегрев из-за укладки под мебель без ножек.
- Плохой контакт в местах соединений.
Часть 6. Слабый или неравномерный нагрев
Иногда пол не отключается совсем, а греет плохо или неравномерно. Это тоже сигнал о проблеме.
Возможные причины:
Недостаточная мощность системы. Если система была рассчитана на дополнительный подогрев, а используется как основное отопление, мощности может не хватать. Решение — использовать систему только по назначению или увеличить мощность (что требует замены кабеля).
Неправильная укладка кабеля. Если расстояние между витками слишком велико, остаются холодные зоны. Решение — только перекладка кабеля.
Слишком толстый слой стяжки. Бетонная стяжка толщиной более 5 см долго прогревается и может не давать нужной температуры на поверхности.
Неправильное расположение датчика. Если датчик находится слишком близко к кабелю, он отключает систему до того, как весь пол прогреется. Если датчик в гофре, его можно переместить.
Плохая теплоизоляция. Тепло уходит вниз, и пол не может прогреть помещение.
Часть 7. Когда нужно вызывать специалиста
Многие проверки можно выполнить самостоятельно, если у вас есть базовые навыки работы с электрикой и мультиметр. Но в некоторых случаях лучше довериться профессионалам.
Обратитесь к специалисту, если:
- Вы не уверены в своих силах и не имеете опыта работы с электричеством.
- Автомат или УЗО выбивает повторно после включения.
- Обнаружено повреждение кабеля — требуется точное определение места обрыва с помощью специального оборудования.
- Требуется замена кабеля в стяжке — это сложная и трудоёмкая работа.
- Система на гарантии — самостоятельный ремонт может аннулировать гарантию.
Самостоятельный ремонт без опыта может привести к увеличению зоны повреждений или полной потере работоспособности системы.
Рекомендации специалистов «Формулы Климата»
На основе многолетнего опыта работы с системами тёплого пола мы сформулировали ключевые рекомендации по диагностике и профилактике:
Начинайте с простого. Прежде чем вскрывать пол, проверьте автомат, УЗО, настройки терморегулятора и напряжение в сети. В большинстве случаев проблема решается именно там.
Записывайте паспортные данные. Сохраняйте инструкцию и паспорт на систему — там указаны значения сопротивления кабеля и датчика, которые понадобятся при проверке.
Не игнорируйте УЗО. Если УЗО отключилось, не включайте его обратно без диагностики — это может быть признаком опасной утечки тока.
Не включайте систему на длительное время без стяжки. Резистивные системы быстро перегреваются на воздухе, повреждая изоляцию.
Регулярно проверяйте работу терморегулятора. Это самый уязвимый элемент системы, и именно он чаще всего выходит из строя.
Если вы сомневаетесь в результатах диагностики — обратитесь к нам. Специалисты «Формулы Климата» проведут профессиональную диагностику, определят причину неисправности и помогут с ремонтом или заменой оборудования.
